一、什么是UPS
UPS-Uninterrupted Power System;利用電池化學能作為后備能量，在市電斷電等電網故障時，不間斷地為用戶設備提供(交流)電能的一種能量轉換裝置。在數據中心機房建設中，UPS被大量使用。
二、為什么用UPS
UPS的四大功能:
① 不停電功能，解決電網停電問題;
② 交流穩壓功能，解決網壓劇烈波動問題;
?、?凈化功能，解決電網與電源污染問題;
?、?管理功能，解決交流動力維護問題;
UPS的主要功能:
?、?實現電網與用電器之間的隔離;
?、?實現兩路電源的不間斷切換;
?、?提供高質量電源;
?、?電壓變換和頻率變換功能;
?、?停電后提供后備時間。
三、UPS種類
按工作原理不同，UPS分為：艾默生(維諦)UPS、華為UPS主推在線式UPS

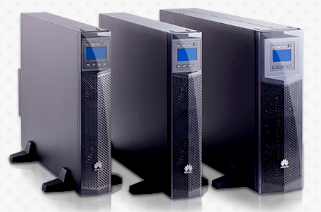

按電池位置不同，UPS分為：電池內置式UPS(標準機型)如華為UPS-2000-A-3KTTS電池外置式UPS(長延時機型)如華為UPS-5000-E-125KVA-FM
按變壓器特點不同，UPS分為：高頻UPS(高頻機)華為UPS主推、工頻UPS(工頻機)艾默生(維諦)UPS主推
四、UPS系統結構及原理
UPS的基本原理
后備式UPS運行原理
有市電時，市電通過開關后直接供給負載，逆變器不工作;另外，市電通過充電器給電池充電。
停電后，啟動逆變器，把電池儲存的能量通過逆變器和開關供給負載。
互動式UPS運行原理
在線互動UPS與后備式比，主要區別在于：逆變器與充電器合二為一;輸出通過變壓器的抽頭跳變，實現分段穩壓。
在線式UPS運行原理
不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，即逆變電路始終處于工作狀態。
五、UPS供電系統
數據中心機房建設中一個完備的UPS供電系統，是由前端配電(市電，發電機，配電柜)，UPS主機、電池、后端配電組成，附加后臺監控或網絡監控軟/硬件等單元。
六、UPS監控系統組成
UPS網絡監控系統=智能UPS+網絡+監控軟件
網絡監控軟件含以下部分：
SNMP卡、監控臺軟件、安全關機程序、UPS監控組網
